詳細介紹 / DETAILS

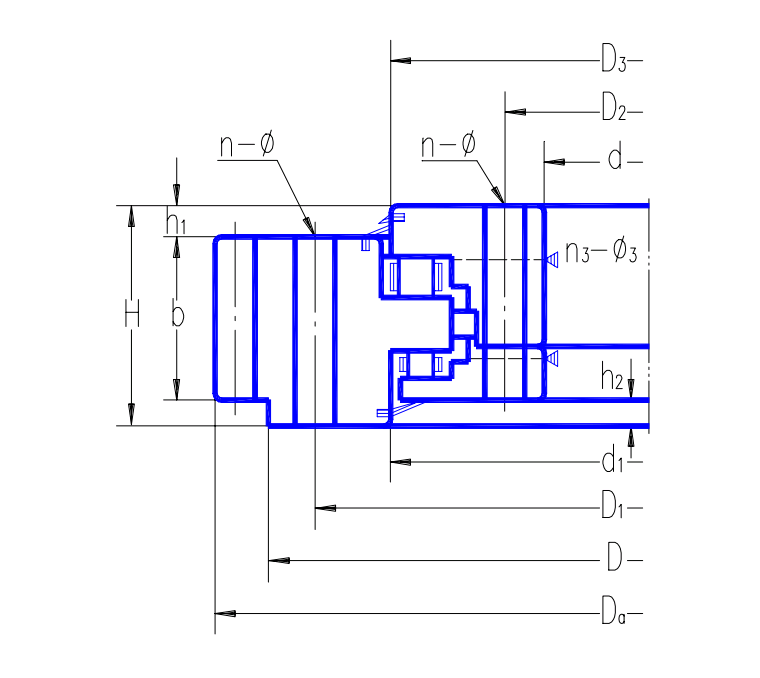

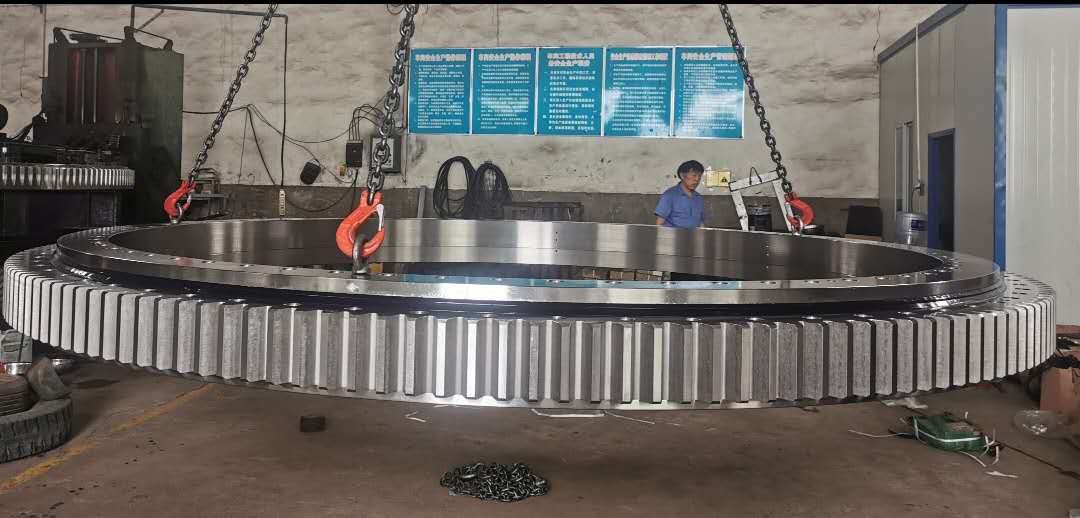

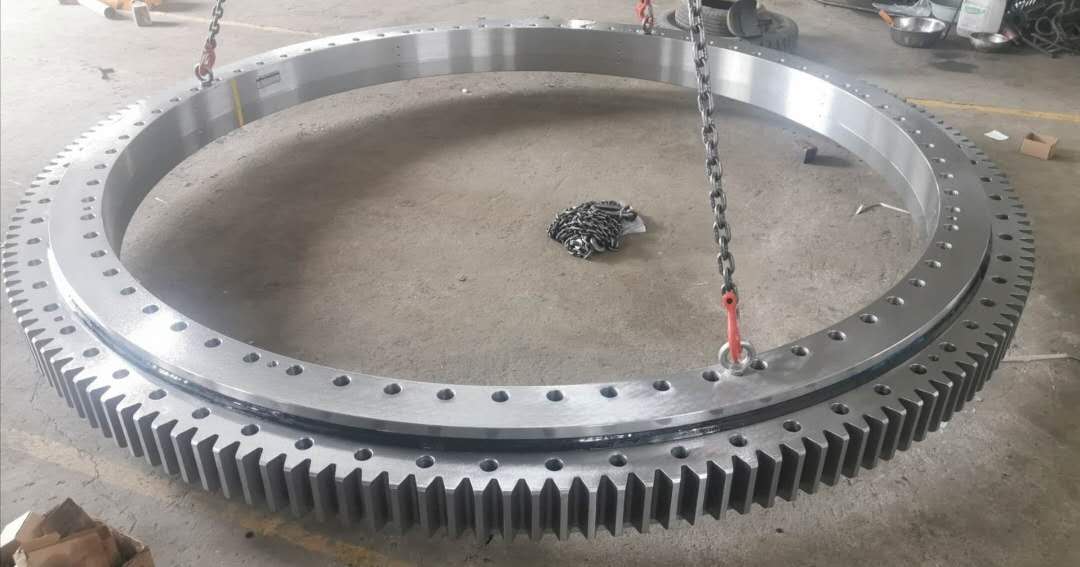

三排滾柱式回轉支承有三個座圈,上下及徑向滾道各自分開,使得每排滾柱的負載都能確切地加以確定。能夠同時承受各種載荷,是四種產品中承載能力較大的種,軸、徑向尺寸都較大,結構牢固,別適用于要求較大直徑的重型機械,如斗輪式挖掘機、輪式起重機、船用起重機、港口起重機、鋼水運轉臺及大噸位汽車起重機等機械上。
這是一種高承載能力的回轉支承,主要用于負荷較大的場合。兩個方向的軸向力和傾覆力矩由上下兩排水平滾子承受,徑向力主要有垂直布置的第三排徑向滾子承受,該類軸承有以下特點:
1.與交叉圓柱滾子相比,在同樣的支撐直徑下,滾動體數量增加了,因而減少了每個滾子的負荷,與雙排球類相比由點接觸改為線接觸,提高了承載能力。
2.滾圈的滾道為平面及圓柱面,加工方便。
3.在承受相同負荷的情況下,比其他類型的外形尺寸小,可減輕重量。從支撐受到外力矩作用后,本身的接觸剛性來看,此類型剛性好,角變形小。

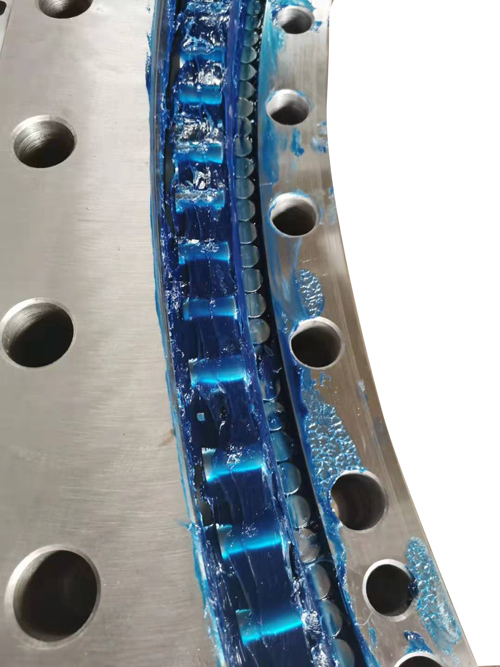

三排組合軸向保持器采用分段的扇形保持器,相鄰兜孔的大端開口一個朝上一個朝下,裝配后無論支承的安裝方向如何,保持器均能處于中間位置。還有一種帶支點的窗孔分段保持器,上下兩端面均帶有支點。
